Nástěnný ovladač do kompletací s TFT displejem - "LOXONE EASY CONNECT"

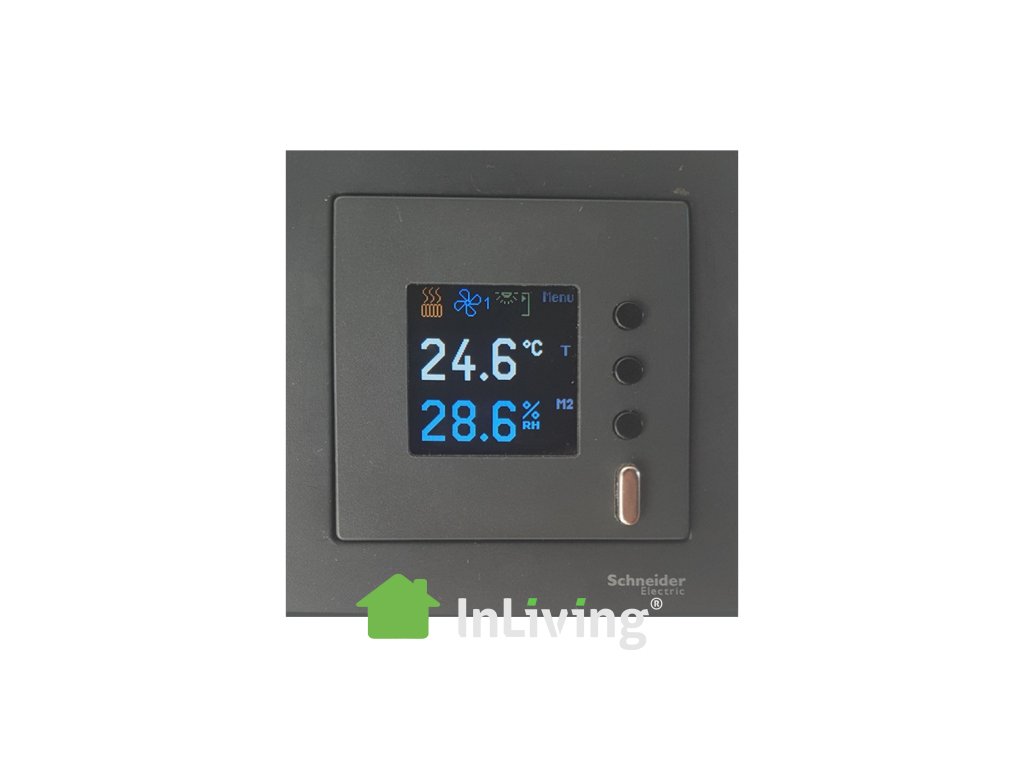

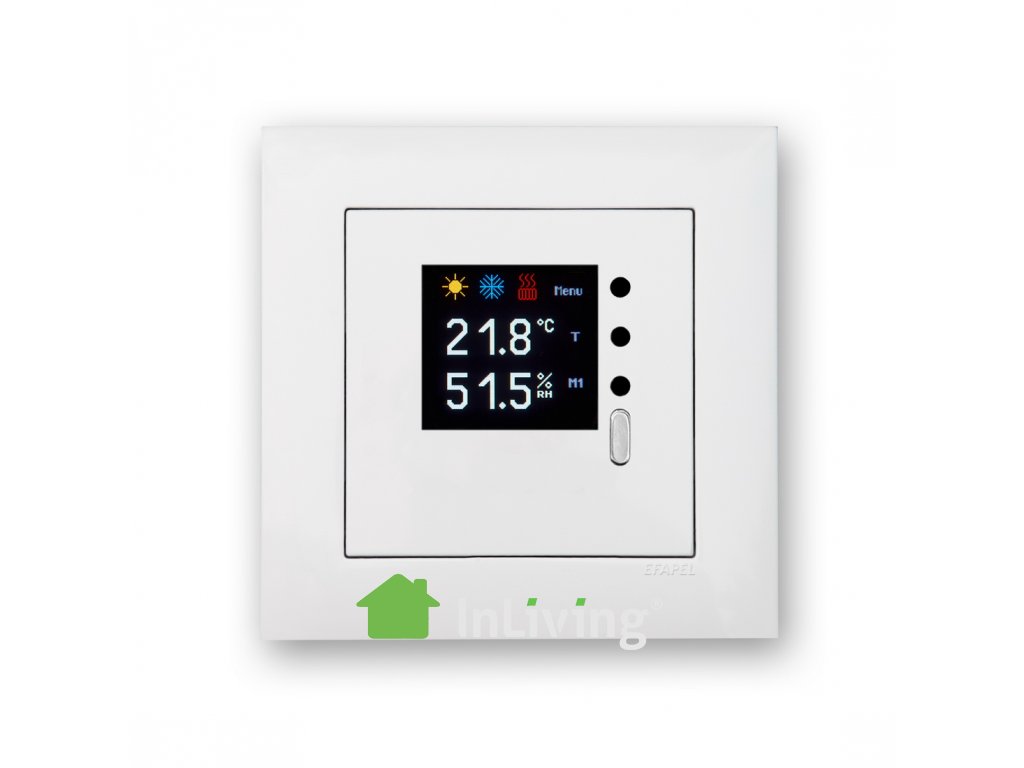

Ovladač HTM1CF je interiérový přístroj vybavený snímači prostorové teploty a relativní vlhkosti vzduchu.

Příklad integrace barevného displeje do Loxone zde.

Ve spolupráci s českým výrobce těchto ovladačů jsme upravili parametry a funkčnost tak, aby vyhovovala potřebám inteligentního bydlení. Nová verze firmware Reg_HTM1CF_L151_0020 byla rozšířena o nové barvy. Přístroj umožňuje zobrazení 150 symbolů vhodných pro zobrazení stavů nebo ovládání funkcí v inteligentním domě. Dále je zde možnost zobrazení externích hodnot, například venkovní teploty zaslané po lince z nadřazeného řídicího systému Loxone. HTM1CF lze použít v každé místnosti pro zobrazení údajů nebo ovládání. Díky zakázkové výrobě lze zakomponovat do libovolné kompletace.

Integrace do Loxone je realizována prostřednictvím linky RS485 MODBUS.  Obě hodnoty na displeji a jednotlivé symboly lze měnit přímo z Loxone. Vzor integrace se systémem ovládání inteligentního bydlení Loxone je k dispozici.

Příklady použití:

a) Zobrazení vnitřní teploty nebo nastavení požadované teploty
b) Zobrazení venkovní teploty
c) Zobrazení vlhkosti
d) Zobrazení předpovědi počasí, rychlosti větru ...
e) Zobrazení stupně rychlosti řízeného větrání
f) Indikace stavů topení, rekuperace, otevřených dveří, oken garážových vrat...
g) Informační panel v zádveří indikující stavy v domě, sloužící jako odchodové tlačítko
h) Ovládání rekuperace, klimatizace, topení, světel, audia, projektoru, sauny a podobně

Náhled všech symbolů/ikonek je k dispozici ve fotogalerii.

Pomocí tlačítek nebo nadřazeným systémem lze nastavit korekci nebo požadovanou hodnotu teploty a relativní vlhkosti, zvolit až tři ze 48 možných režimů, případně lze nadřazeným systémem indikovat pomocí volitelných symbolů informace o stavu, režimu...

Přístroj je vybaven jedním univerzálním DI a jedním univerzálním DO s možností PWM. Elektronika ovladače je tvořena dvěma částmi. Část displejová s ovládáním je umístěna na plošném spoji uvnitř krytu a hlavní část se svorkovnicemi je umístěna v krabičce, která se vkládá do instalační krabice. Obě části jsou rozebíratelně spojené plochým vodičem. Vlastní čidlo teploty a vlhkosti se nachází v kovovém pouzdru na čelním krytu přístroje. Jelikož je čidlo otevřené, je nutné ho chránit před nečistotami, nadměrným prachem nebo přímým působením vody!

Komunikace s nadřazeným systémem je vedena po lince RS485 protokolem Modbus RTU a přístroj pracuje vždy v režimu „slave“. Provozním podmínkám vyhovuje běžné chemicky neagresivní prostředí, kde snímače nevyžadují žádnou údržbu ani obsluhu. Konfigurace zařízení se provádí připojením snímače standardním kabelem typu USB mini B do PC se systémem Windows pomocí freeware aplikace USB_SET.

Ovladač je možné nakonfigurovat bez přístupného menu např. pro hotely, školy...
